Bài viết này sẽ hướng dẫn anh em cách dùng đồng hồ vạn năng (VOM) để dò và phân biệt chính xác từng sợi dây theo nguyên lý thợ điện, thực tế và an toàn tuyệt đối.
Bản chất vấn đề (Hiểu để không làm vẹt)
Cấu tạo bên trong motor quạt thông thường gồm 3 nhóm cuộn dây chính: Cuộn Chạy (Làm việc), Cuộn Đề (Khởi động) và các Cuộn Số (Số 1, Số 2, Số 3).
Nguyên lý cốt lõi khi dùng đồng hồ VOM đo ôm ($\Omega$) dựa trên số vòng dây và tiết diện dây:
-
Dây có điện trở lớn nhất: Nối vào cuộn dây có số vòng nhiều nhất và tiết diện nhỏ (thường là cuộn Đề hoặc tổng các cuộn nối tiếp).
-
Dây có điện trở nhỏ nhất: Nối vào cuộn dây có đường kính dây lớn và ít vòng nhất (cuộn Chạy ở nấc số mạnh nhất).
Mục tiêu của việc đo điện trở là tìm ra các mối nối ngầm bên trong dựa vào giá trị ôm ($\Omega$).
I. Cách xác định motor quạt 5 dây (Quạt bàn, quạt đứng thông dụng)

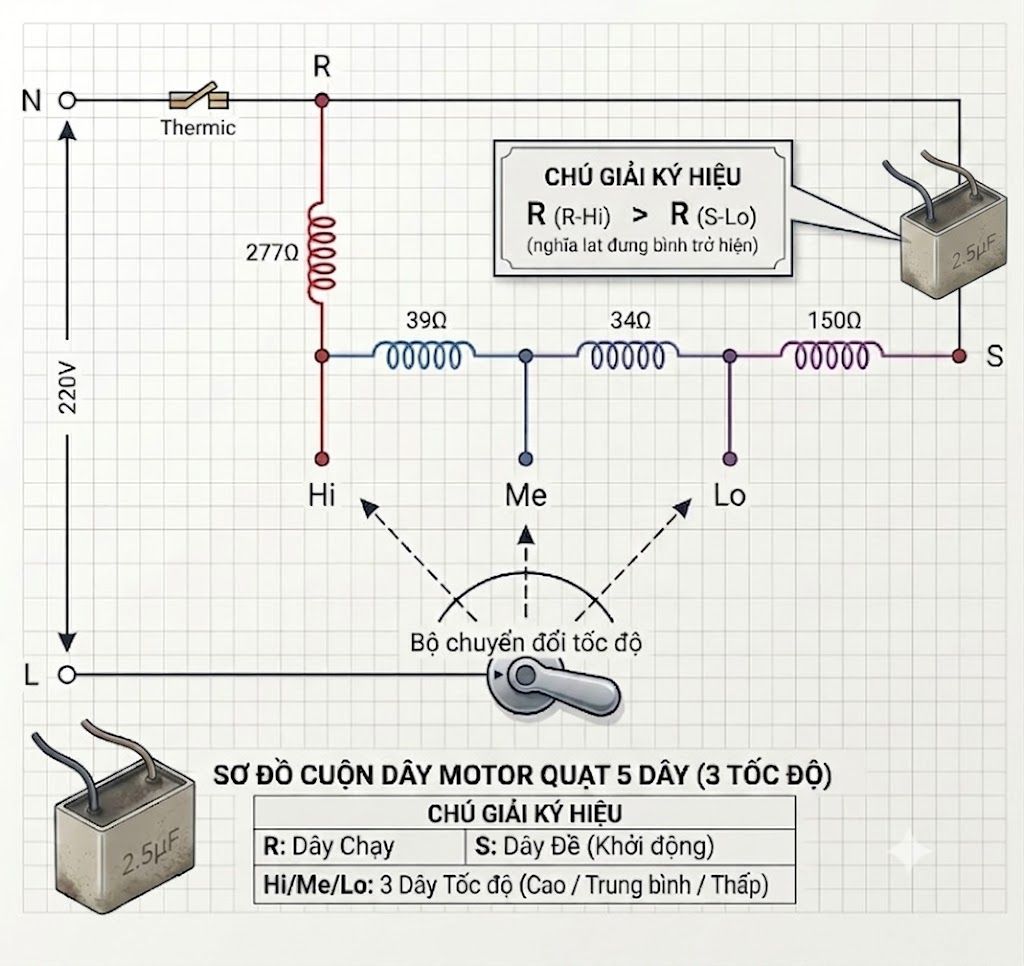

Sơ đồ chuẩn quốc tế thường là: Xám/Nâu/Đen (Nguồn/Chạy), Hồng/Đỏ (Tụ/Đề), Xám/Xanh/Trắng (Các số 1, 2, 3). Tuy nhiên, nếu gặp motor chợ hoặc dây lô không rõ màu, anh em hãy bật đồng hồ vạn năng về thang đo điện trở ($\Omega$) và làm theo đúng trình tự loại trừ sau:

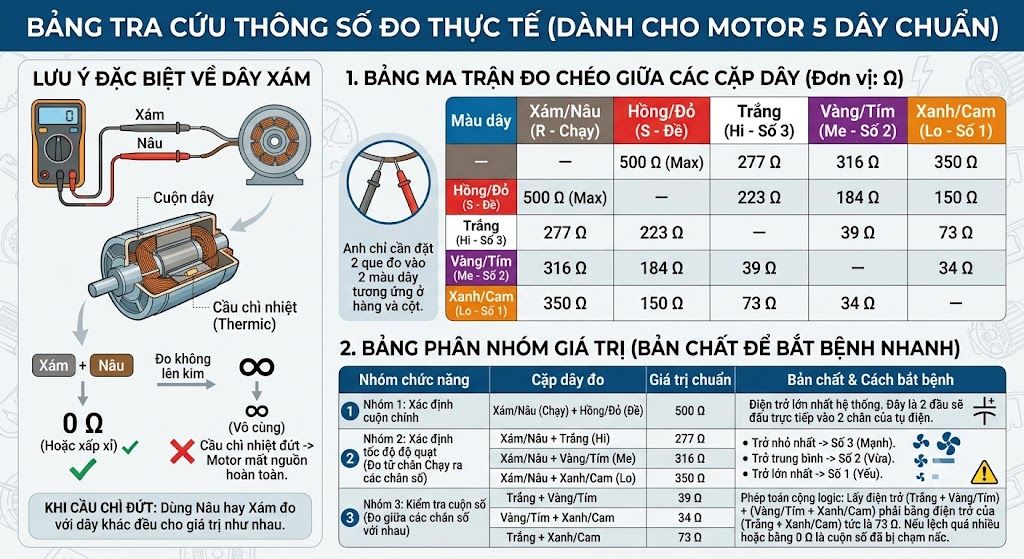

II. Bảng tra cứu thông số đo thực tế (Dành cho motor 5 dây chuẩn)
Lưu ý đặc biệt về Dây Xám: Dây Xám nối thông hoàn toàn với dây Nâu (Chạy) qua một cầu chì nhiệt (Thermic) bảo vệ giấu bên trong cuộn dây. Khi đo Xám + Nâu kết quả phải bằng $0\,\Omega$ (hoặc xấp xỉ). Nếu đo cặp này không lên kim/hiển thị $OL$ (vô cùng), nghĩa là cầu chì nhiệt đã đứt, motor sẽ mất nguồn hoàn toàn. Khi đó, anh dùng dây Nâu hay dây Xám để đo đối chiếu với các dây khác đều cho giá trị như nhau.
1. Bảng ma trận đo chéo giữa các cặp dây (Đơn vị: $\Omega$)
Anh chỉ cần đặt 2 que đo vào 2 màu dây tương ứng ở hàng và cột để đối chiếu thông số thực tế khi dò:
| Màu dây | Xám/Nâu (R - Chạy) | Hồng/Đỏ (S - Đề) | Trắng (Hi - Số 3) | Vàng/Tím (Me - Số 2) | Xanh/Cam (Lo - Số 1) |
| Xám/Nâu (R - Chạy) | — | 500 $\Omega$ (Max) | 277 $\Omega$ | 316 $\Omega$ | 350 $\Omega$ |
| Hồng/Đỏ (S - Đề) | 500 $\Omega$ (Max) | — | 223 $\Omega$ | 184 $\Omega$ | 150 $\Omega$ |
| Trắng (Hi - Số 3) | 277 $\Omega$ | 223 $\Omega$ | — | 39 $\Omega$ | 73 $\Omega$ |
| Vàng/Tím (Me - Số 2) | 316 $\Omega$ | 184 $\Omega$ | 39 $\Omega$ | — | 34 $\Omega$ |
| Xanh/Cam (Lo - Số 1) | 350 $\Omega$ | 150 $\Omega$ | 73 $\Omega$ | 34 $\Omega$ | — |
2. Bảng phân nhóm giá trị (Bản chất để bắt bệnh nhanh)
Để không bị rối và kiểm tra nhanh xem cuộn dây còn sống hay đã bị chạm/chập, anh gom dữ liệu đo được theo 3 nhóm chức năng cốt lõi này:
| Nhóm chức năng | Cặp dây đo | Giá trị chuẩn | Bản chất & Cách bắt bệnh |
| Nhóm 1: Xác định cuộn chính | Xám/Nâu (Chạy) + Hồng/Đỏ (Đề) | 500 $\Omega$ | Điện trở lớn nhất hệ thống. Đây là 2 đầu sẽ đấu trực tiếp vào 2 chân của tụ điện. |
| Nhóm 2: Xác định tốc độ quạt (Đo từ chân Chạy ra các chân số) |
Xám/Nâu + Trắng (Hi) Xám/Nâu + Vàng/Tím (Me) Xám/Nâu + Xanh/Cam (Lo) |
277 $\Omega$ 316 $\Omega$ 350 $\Omega$ |
* Trở nhỏ nhất $\rightarrow$ Số 3 (Mạnh). * Trở trung bình $\rightarrow$ Số 2 (Vừa). * Trở lớn nhất $\rightarrow$ Số 1 (Yếu). |
| Nhóm 3: Kiểm tra cuộn số (Đo giữa các chân số với nhau) |
Trắng + Vàng/Tím Vàng/Tím + Xanh/Cam Trắng + Xanh/Cam |
39 $\Omega$ 34 $\Omega$ 73 $\Omega$ |
Phép toán cộng logic: Lấy điện trở (Trắng + Vàng/Tím) + (Vàng/Tím + Xanh/Cam) phải bằng điện trở của (Trắng + Xanh/Cam) tức là $39 + 34 = 73\,\Omega$. Nếu lệch quá nhiều hoặc bằng $0\,\Omega$ là cuộn số đã bị chạm nấc. |
III. Cách xác định motor quạt 3 dây (Motor quạt trần, quạt hút)

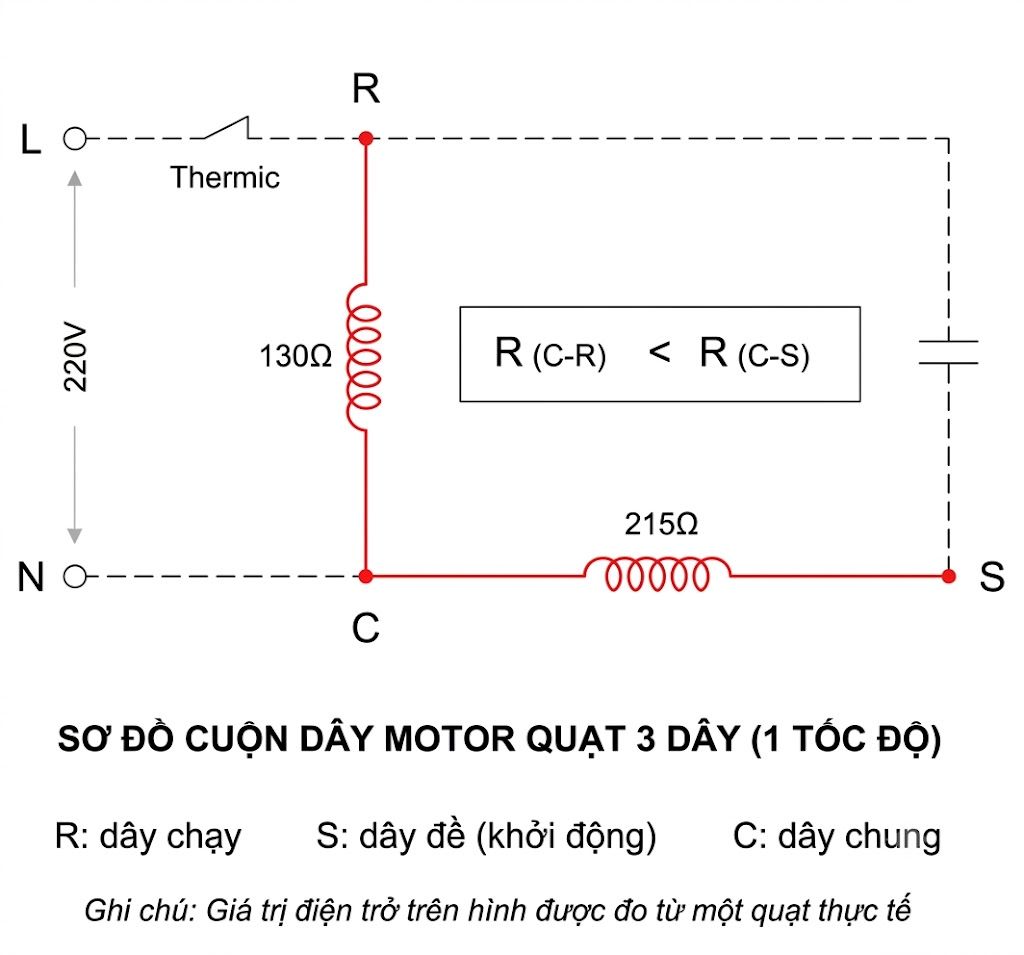

Motor 3 dây tối giản hơn, chỉ đưa ra ngoài 3 đầu: Chạy (R), Đề (S) và Chung (C). Anh em tạm thời đánh dấu 3 sợi dây là A, B, C rồi đo theo các bước sau:
IV. Bảng so sánh phương pháp đấu dây và nhận diện tổng quan
| Tiêu chí | Motor 5 dây | Motor 3 dây |
| Số lượng đầu dây ra | 5 dây độc lập | 3 dây ra ngoài (Chung, Chạy, Đề) |
| Cách đấu tụ điện | Tụ đấu vào dây Đề và dây Chạy | Tụ đấu vào dây Chạy và dây Đề |
| Cách chuyển số | Chuyển nguồn vào 1 trong 3 dây số | Phải dùng hộp số (chiết áp/biến áp) bên ngoài cấp vào dây Chung |
| Ứng dụng phổ biến | Quạt bàn, quạt đứng, quạt treo tường | Quạt trần, quạt hút âm trần, quạt thông gió |
⚠️ Lưu ý quan trọng & Lỗi thường gặp khi thao tác
-
Không xả tụ trước khi thao tác: Nếu đo kiểm tra motor cũ đang dính vào quạt, hãy rút điện và chập hai chân tụ lại để xả điện trước. Tụ tích điện áp cao có thể phóng ngược làm hỏng hoặc sai lệch đồng hồ vạn năng của anh em.
-
Giá trị điện trở bất thường:
-
Nếu đo giữa các dây mà kim không lên, màn hình báo $OL$ (điện trở vô cùng) $\rightarrow$ Cuộn dây bên trong đã bị đứt ngầm hoặc đứt cầu chì nhiệt.
-
Nếu tất cả các dây đều thông nhau bằng $0\,\Omega$ hoặc trị số quá thấp vài $\Omega$ $\rightarrow$ Cuộn dây đã bị chập (cháy).
-
Gặp 2 trường hợp trên tuyệt đối không cấp điện thử kẻo nhảy Aptomat hoặc gây cháy nổ nguy hiểm.
-
- Quạt bị chạy ngược 1 trong 3 số là do Đấu lộn đầu dây của cuộn Chạy và cuộn Đề
Xác định đầu dây motor quạt không hề khó nếu anh em nắm rõ bản chất về điện trở của các cuộn dây bên trong. Chỉ cần một chiếc đồng hồ vạn năng và thực hiện đúng trình tự loại trừ, anh em hoàn toàn có thể tự tin đấu nối bất kỳ loại motor quạt nào tại nhà.
